一、设备原理

       FH2101型相贯线焊接专机使用伺服电机和气动元器件来驱动，通过触摸屏及PLC控制，根据输入的工件尺寸自动计算出焊接轨迹，实现自动化焊接。

二、设备特点

  1、使用气保焊机可实现高效快速焊接；

       2、采用无线遥控，控制调节更方便；

      3、在控制中增加了焊枪位置反馈和起弧反馈，以避免虚焊、漏焊问题发生；

      4、 伺服电机可精准调控焊接速度；

      5、便捷的装夹方式提高生产效率；

      6、所用电气元件皆为品牌件，保证了设备使用的安全性和稳定性；

三、设备参数

     本设备适用碳钢材质工件的焊接，支持相贯线轨迹及环缝轨迹，满足技术协议标明的两种工件的焊接；

四、设备介绍

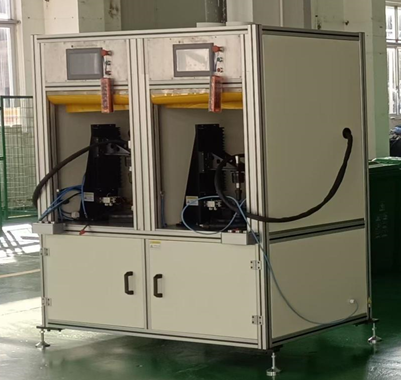

         1、设备整体外形可采用半封闭式焊接仓，可用于挡弧光，防飞溅，吸附焊接烟雾等，采用双工位设计，提高生产效率；

         2、工件竖直放置，采用工件自转，焊枪固定的焊接方式，便于工件装夹；

         3、旋转驱动组件采用伺服电机驱动，可使工件平稳旋转；

         4、顶紧组件采用气缸控制，可上下压紧工件；

         5、焊枪组件采用坐标式电动微调，实现X、Z方向的两轴电动焊枪调节,Y方向的手动调节；

         6、控制系统采用PLC控制+焊机通讯功能，PLC和电焊机通讯，可在设备端直接控制电焊机参数，操作方便可靠；

         7、操作组件采用触摸屏+按钮的方式，焊接参数可在触摸屏中设置，并且可以储存99中不同工件的参数，操作界面简洁明了，降低了操作难度；

         8、设备上方留有吸烟口，可根据实际需要接通客户自备的环保设备；
